Trong thế giới vi mô của công nghệ nano, hình dạng của những con chip siêu nhỏ bé luôn ẩn chứa những điều thú vị. Tại sao wafer, nền tảng cho sự ra đời của chip, lại có hình tròn trong khi bản thân chip lại mang hình vuông? Bài viết này sẽ đưa bạn vào hành trình khám phá quy trình sản xuất chip phức tạp và lý giải cho thiết kế độc đáo này.
Hành trình từ nguyên liệu thô đến con chip hoàn chỉnh là một chuỗi các công đoạn đòi hỏi sự chính xác tuyệt đối và công nghệ tiên tiến. Silicon, với hàm lượng silic dioxide cao, là nguyên liệu chủ chốt. Sau khi được nấu chảy ở nhiệt độ cao trong nồi nấu bằng than chì, silicon được tinh chế và trải qua quy trình Czochralski để tạo thành thanh silicon hình trụ có độ tinh khiết cao.
Phương pháp Czochralski, được sử dụng phổ biến hiện nay, cho phép tạo ra các khối silicon đơn tinh thể hình trụ lớn từ thanh silicon. Tinh thể silicon được nhúng vào silicon nóng chảy và kéo lên từ từ, đồng thời quay đều để tạo hình dạng mong muốn.

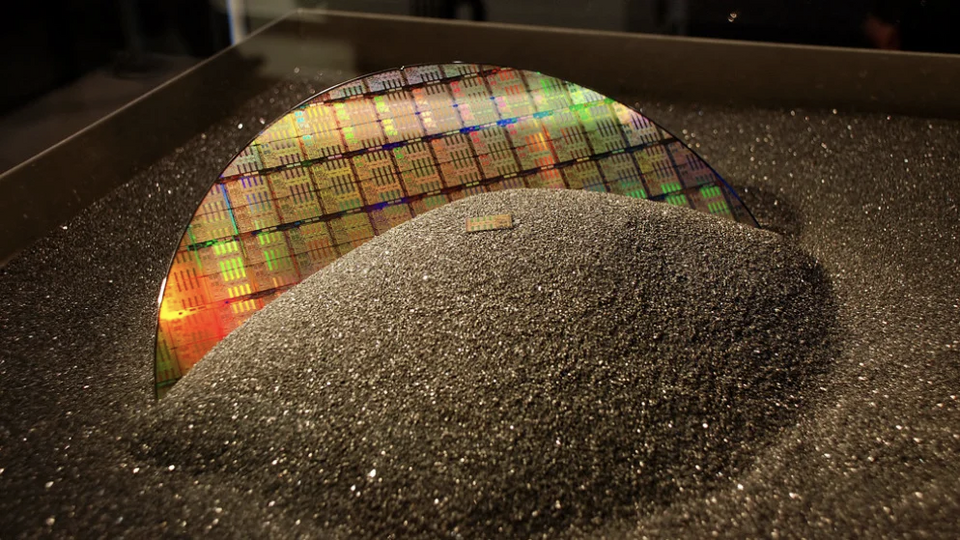

Từ khối trụ silicon, các kỹ sư sẽ cắt, mài và đánh bóng để tạo ra những tấm wafer tròn, phẳng và nhẵn. Hình dạng tròn của wafer được lựa chọn bởi nhiều lý do:
Tiếp theo, wafer được chuyển đến nhà máy sản xuất chip để trải qua các công đoạn phức tạp như quang khắc, khắc plasma... nhằm tạo ra mạch logic trên bề mặt. Cuối cùng, wafer được cắt thành từng con chip hình vuông mà chúng ta thường thấy.
Vậy tại sao chip lại có hình vuông?
Thú vị hơn nữa, các nhà sản xuất chip còn có những phương pháp tối ưu hóa sản phẩm, tận dụng tối đa những con chip bị lỗi. Ví dụ, một con chip 9 lõi bị lỗi một lõi có thể được "tái sinh" thành chip 8 lõi. Đây là lý do chúng ta thấy sự đa dạng trong các dòng chip như i9, i7, i5 và i3.
Tóm lại, hình dạng tròn của wafer và hình vuông của chip là sự kết hợp hoàn hảo giữa hiệu quả sản xuất, tính tiện dụng trong thiết kế và tiêu chuẩn hóa. Tuy nhiên, ngành sản xuất chip vẫn đang không ngừng đối mặt với những thách thức mới, đặc biệt là tỷ lệ lỗi ngày càng tăng khi quy trình sản xuất trở nên phức tạp hơn.
Hành trình từ nguyên liệu thô đến con chip hoàn chỉnh là một chuỗi các công đoạn đòi hỏi sự chính xác tuyệt đối và công nghệ tiên tiến. Silicon, với hàm lượng silic dioxide cao, là nguyên liệu chủ chốt. Sau khi được nấu chảy ở nhiệt độ cao trong nồi nấu bằng than chì, silicon được tinh chế và trải qua quy trình Czochralski để tạo thành thanh silicon hình trụ có độ tinh khiết cao.
Phương pháp Czochralski, được sử dụng phổ biến hiện nay, cho phép tạo ra các khối silicon đơn tinh thể hình trụ lớn từ thanh silicon. Tinh thể silicon được nhúng vào silicon nóng chảy và kéo lên từ từ, đồng thời quay đều để tạo hình dạng mong muốn.
Từ khối trụ silicon, các kỹ sư sẽ cắt, mài và đánh bóng để tạo ra những tấm wafer tròn, phẳng và nhẵn. Hình dạng tròn của wafer được lựa chọn bởi nhiều lý do:
- Tối ưu hóa nguyên liệu: Hình tròn giúp tận dụng tối đa lượng silicon nóng chảy, giảm thiểu lãng phí trong quá trình sản xuất.
- Phân bố ứng suất đồng đều: Quá trình quay đều trong quá trình Czochralski giúp phân bố ứng suất đều khắp wafer, giảm thiểu nguy cơ nứt vỡ.
- Dễ dàng cắt gọt: Cắt một khối trụ thành các lát tròn đơn giản và hiệu quả hơn so với các hình dạng khác.
Tiếp theo, wafer được chuyển đến nhà máy sản xuất chip để trải qua các công đoạn phức tạp như quang khắc, khắc plasma... nhằm tạo ra mạch logic trên bề mặt. Cuối cùng, wafer được cắt thành từng con chip hình vuông mà chúng ta thường thấy.
Vậy tại sao chip lại có hình vuông?
- Tối ưu hóa diện tích: Hình vuông giúp tận dụng tối đa diện tích wafer tròn, giảm thiểu không gian trống và tăng số lượng chip sản xuất được.
- Thuận tiện cho lắp ráp: Hình vuông giúp dễ dàng đóng gói và lắp ráp chip lên các bo mạch điện tử, vốn thường có dạng hình chữ nhật.
Thú vị hơn nữa, các nhà sản xuất chip còn có những phương pháp tối ưu hóa sản phẩm, tận dụng tối đa những con chip bị lỗi. Ví dụ, một con chip 9 lõi bị lỗi một lõi có thể được "tái sinh" thành chip 8 lõi. Đây là lý do chúng ta thấy sự đa dạng trong các dòng chip như i9, i7, i5 và i3.
Tóm lại, hình dạng tròn của wafer và hình vuông của chip là sự kết hợp hoàn hảo giữa hiệu quả sản xuất, tính tiện dụng trong thiết kế và tiêu chuẩn hóa. Tuy nhiên, ngành sản xuất chip vẫn đang không ngừng đối mặt với những thách thức mới, đặc biệt là tỷ lệ lỗi ngày càng tăng khi quy trình sản xuất trở nên phức tạp hơn.
