Sơ đồ được định nghĩa là một đại diện trực quan của một quá trình hoặc thuật toán. Nó bao gồm một tập hợp các biểu tượng được tiêu chuẩn hóa được sử dụng để mô tả các bước, quyết định và hành động khác nhau liên quan đến quy trình. Sơ đồ là một hình ảnh đại diện cho các thành phần của một quy trình, thiết bị hoặc đối tượng khác bằng cách sử dụng các ký hiệu và đường trừu tượng, thường được tiêu chuẩn hóa. Sơ đồ chỉ mô tả các thành phần quan trọng của một hệ thống, mặc dù một số chi tiết trong sơ đồ cũng có thể được phóng đại hoặc giới thiệu để tạo điều kiện cho sự hiểu biết về hệ thống.

Sơ đồ không bao gồm các chi tiết không cần thiết để hiểu thông tin mà sơ đồ dự định truyền đạt. Ví dụ, trong sơ đồ mô tả mạch điện, bạn có thể thấy cách các dây và thành phần được kết nối với nhau, nhưng không phải là hình ảnh của chính mạch.

Sơ đồ là gì?​

Sơ đồ cũng có thể khác nhau về mức độ trừu tượng của chúng. Mặc dù chúng thường chỉ bao gồm các biểu tượng và đường trừu tượng, một số sơ đồ cũng có thể là bán sơ đồ và chứa các yếu tố thực tế, chi tiết hơn. Một số sơ đồ cũng có thể chứa các từ, chẳng hạn như khi một quy trình chứa nhiều yếu tố chưa được chuẩn hóa.

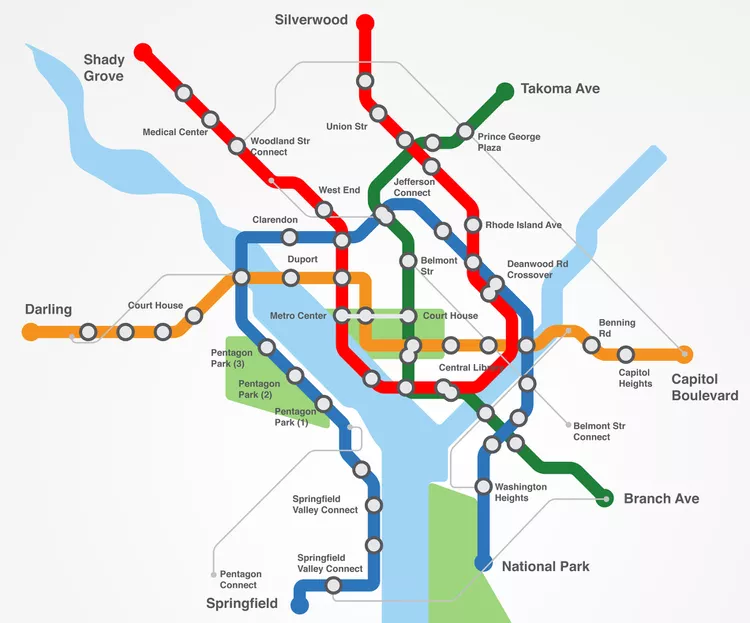

Để dễ hiểu hơn thì sơ đồ là một bản vẽ đơn giản hóa sử dụng các ký hiệu và đường để truyền đạt thông tin quan trọng. Ví dụ: nếu bạn đang đi tàu điện ngầm, bạn có thể thấy một "bản đồ" hiển thị cho bạn tất cả các ga dọc theo tuyến tàu điện ngầm, nhưng bản đồ đó sẽ không hiển thị tất cả các con đường và tòa nhà bạn có thể đi qua trên đường đi. Trong trường hợp này, toàn bộ hệ thống tàu điện ngầm có thể được biểu diễn dưới dạng các đường màu khác nhau mô tả các tuyến tàu điện ngầm khác nhau, với các dấu chấm cho biết các điểm dừng dọc theo các tuyến.

Mặc dù sơ đồ thường được liên kết với thiết bị điện tử, nhưng có lẽ bạn đã gặp nhiều sơ đồ như vậy, như ví dụ tàu điện ngầm ở trên. Dưới đây là một số ví dụ về nhiều sơ đồ bạn có thể gặp phải trong công việc hoặc trong cuộc sống hàng ngày.

Ví dụ về sơ đồ​

Sơ đồ trong điện tử​

Sơ đồ thường được liên kết với các mạch điện. Còn được gọi là sơ đồ nối dây hoặc sơ đồ mạch, các sơ đồ này cho thấy các thành phần khác nhau của mạch điện được kết nối như thế nào. Trong các sơ đồ này, các đường đại diện cho dây kết nối, trong khi các yếu tố khác như điện trở, đèn và công tắc được thể hiện bằng các ký hiệu tiêu chuẩn được gọi là ký hiệu sơ đồ điện.

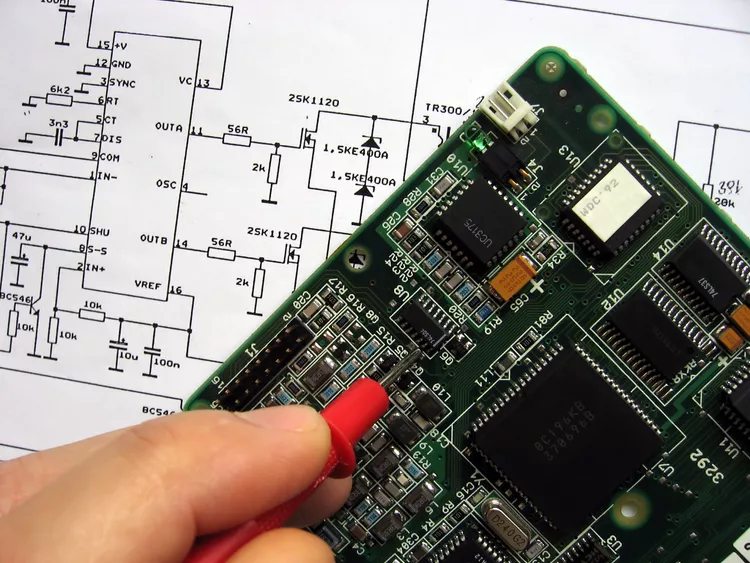

Trong điện tử, người ta thường làm sẵn sơ đồ có thể giúp người dùng thiết kế toàn bộ mạch trước khi xây dựng hoặc khắc phục sự cố điện tử đã ngừng hoạt động.

Sơ đồ cũng có thể được sử dụng để giải thích cách thức chung mà một thiết bị điện tử hoạt động mà không nêu chi tiết phần cứng hoặc phần mềm được sử dụng trong điện tử thực tế. Ví dụ: để giải thích cách máy tính chiếu các từ bạn nhập trên màn hình, bạn có thể sử dụng sơ đồ cho thấy cách thông tin truyền từ các phím bạn nhấn sang chương trình xử lý văn bản và cuối cùng đến màn hình máy tính của bạn.

Sơ đồ trong sản xuất​

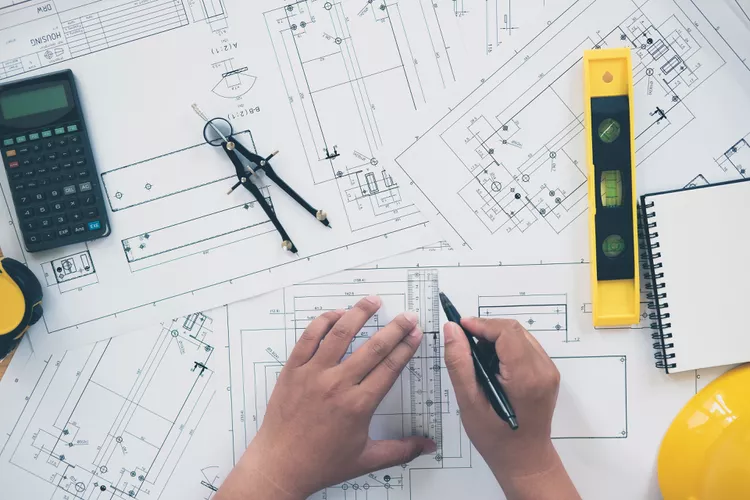

Sơ đồ cũng có thể được sử dụng để mô tả máy móc. Ví dụ, trong sách giáo khoa, động cơ ô tô có thể được mô tả như một tập hợp các hình dạng cho thấy các bộ phận khác nhau được định vị như thế nào so với nhau. Một bản vẽ sơ đồ cũng có thể được tạo ra bởi một kỹ sư trong khi họ đang thiết kế thiết bị đó để họ có thể hiểu đúng cách các bộ phận hoạt động cùng nhau và thực hiện bất kỳ thay đổi cần thiết nào trước khi xây dựng hệ thống thực tế.

Sơ đồ trong hóa học​

Nhiều sản phẩm hóa học thường thu được bằng cách thực hiện một số phản ứng khác nhau ở từng bước của quy trình. Một sơ đồ trong hóa học có thể giúp mọi người hiểu tất cả các phản ứng đã được thực hiện để tạo ra sản phẩm cuối cùng, mà không hiển thị các sản phẩm thực tế. Điều này có thể được ví dụ như một loạt các hộp được kết nối với nhau bằng mũi tên, với các từ mô tả các yếu tố và điều kiện khác nhau được sử dụng trong suốt quá trình.

Giống như đối với máy móc, sơ đồ cũng có thể được sử dụng để mô tả thiết bị được sử dụng để thực hiện các phản ứng, đặc biệt nếu nó thường không được sử dụng cho các phản ứng hoặc đã được sửa đổi từ một công cụ đã được biết đến.

Sơ đồ trong kinh doanh​

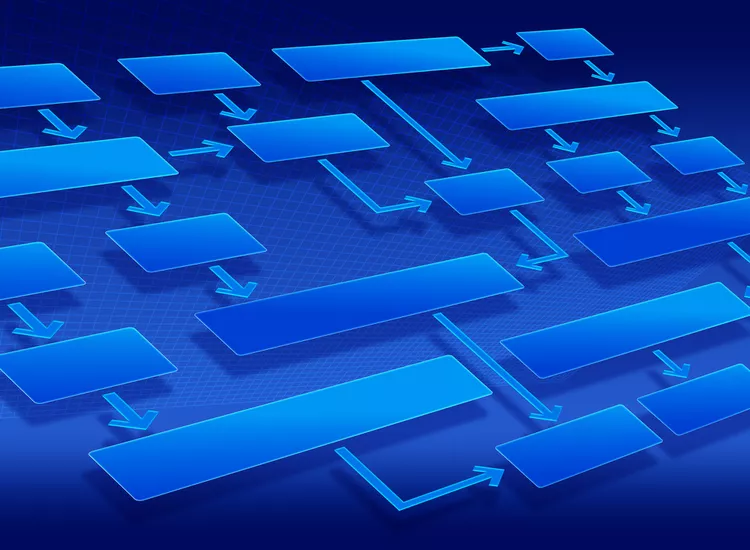

Sơ đồ rất hữu ích trong việc truyền đạt các phần chính của một mô hình kinh doanh phức tạp và cho thấy tất cả chúng liên quan với nhau như thế nào. Ví dụ: một kế hoạch tiếp thị có thể bao gồm nhiều yếu tố khác nhau, chẳng hạn như chiến lược, mục tiêu và kế hoạch hành động. Một sơ đồ sau đó sẽ được sử dụng để giúp tổ chức tất cả các yếu tố đó, bao gồm các yếu tố trong mỗi danh mục, theo cách truyền đạt các ý tưởng chính một cách rõ ràng và súc tích nhất. #sơđồlàgì
